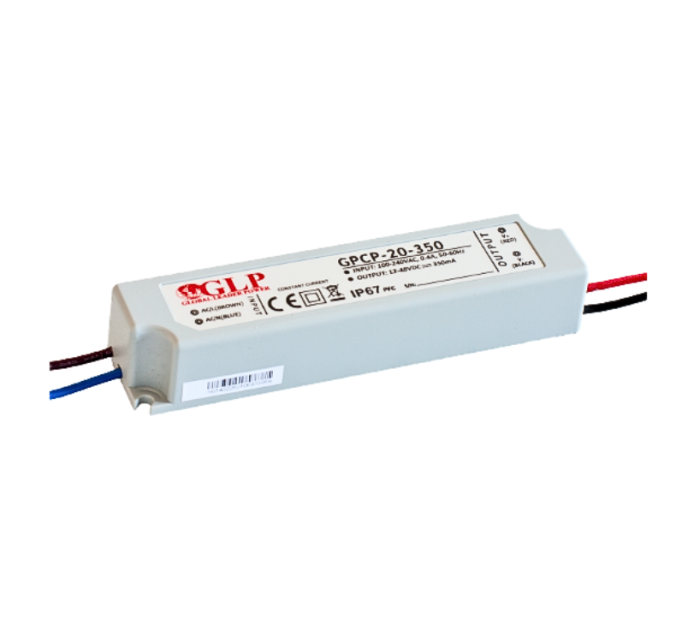

GPCP-20-350 LED-virtalähde 350mA 16,8W IP67

GPCP-20-350 on 350 mA vakiovirta LED-virtalähde, joka on suunniteltu erityisesti vakiovirralla toimiville LED-moduuleille ja LED-valaisimille. Virtalähteen lähtöjännite säätyy kuorman mukaan välillä 12–48 VDC ja suurin nimellisteho on 16,8 W.

Täysin kapseloidun IP67-rakenteen ansiosta virtalähde on hyvin suojattu kosteudelta ja pölyltä. Se soveltuu esimerkiksi kiinteisiin LED-valaisimiin, alasvaloihin, kohdevaloihin sekä muihin LED-asennuksiin, joissa valonlähde vaatii 350 mA vakiovirran.

Virtalähteessä on laaja 90–264 VAC käyttöjännitealue sekä aktiivinen PFC-tehokerroinkorjaus. Rakenne on suunniteltu passiiviseen jäähdytykseen, joten erillistä puhallinta ei tarvita.

350 mA vakiovirta LED-valaisimille

Toisin kuin tavallinen 12V tai 24V LED-muuntaja, GPCP-20-350 toimii vakiovirtaperiaatteella. Virtalähde pitää lähtövirran 350 milliampeerissa ja säätää lähtöjännitteen siihen liitetyn LED-kuorman mukaan.

Tämän vuoksi virtalähde sopii LED-moduuleille ja valaisimille, joiden valmistaja ilmoittaa käyttövirraksi 350 mA ja joiden yhteenlaskettu käyttöjännite on virtalähteen 12–48 VDC toiminta-alueella.

Huom! Tämä on 350 mA vakiovirtalähde eikä tavallinen 12V tai 24V vakiojännitevirtalähde. Tarkista aina LED-valaisimen tai LED-moduulin vaatima käyttövirta ennen kytkentää.

IP67 – täysin kapseloitu rakenne

Virtalähteen elektroniikka on täysin kapseloitu ja kotelointi on IP67-luokiteltu. Suojattu rakenne tekee virtalähteestä hyvän vaihtoehdon myös vaativampiin asennusympäristöihin, joissa virtalähde voi altistua pölylle tai kosteudelle.

Virtalähde jäähtyy luonnollisella ilmankierrolla, eikä siinä ole kuluvia puhaltimia tai muita liikkuvia osia.

Suojaukset ja toimintavarmuus

• Oikosulkusuojaus
• Automaattinen palautuminen oikosulun poistamisen jälkeen
• Aktiivinen PFC tehokerroinkorjaus
• Class II -eristys
• LPS-luokitus
• IP67-suojaus
• 100 % kuormitustestaus valmistuksessa

Tekniset tiedot

• Malli: GPCP-20-350
• Tyyppi: vakiovirta LED-virtalähde
• Lähtövirta: 350 mA
• Lähtöjännitealue: 12–48 VDC
• Nimellisteho: 16,8 W
• Virrantarkkuus: ±5 %
• Käyttöjännite: 90–264 VAC
• Taajuus: 47–63 Hz
• Hyötysuhde: tyypillisesti 80 %
• Tehokerroin: PF > 0,85 / 230 VAC
• Suojausluokka: IP67
• Käyttölämpötila: -30 °C – +70 °C, kuormitus huomioiden
• Mitat: 140 × 32 × 25 mm
• Paino: noin 0,2 kg

Kytkentäjohdot

• Ruskea: AC/L
• Sininen: AC/N
• Punainen: LED +
• Musta: LED -

Liitäntäjohtojen pituus on noin 250 mm. Kiinteässä sähköasennuksessa verkkopuolen kytkennät tulee tehdä voimassa olevien sähköasennusmääräysten mukaisesti.

Käyttökohteet

GPCP-20-350 sopii erityisesti 350 mA LED-moduuleille, LED-spoteille, alasvaloille, kohdevalaisimille sekä muille vakiovirralla toimiville LED-valonlähteille. Laaja 12–48 voltin lähtöjännitealue mahdollistaa erilaisten 350 mA LED-kuormien käytön samalla virtalähdemallilla.

Hyvä valinta, kun tarvitset kompaktin, IP67-suojatun ja toimintavarman 350 mA vakiovirtalähteen LED-valaistukseen.

Hyväksynnät ja standardit

GPCP-20-350 LED-virtalähde on suunniteltu täyttämään LED-valaistuksen turvallisuus- ja EMC-vaatimukset. Virtalähde soveltuu ammattimaisiin LED-asennuksiin, joissa edellytetään asianmukaista sähköturvallisuutta ja sähkömagneettista yhteensopivuutta.

• Turvallisuusstandardit: EN61347-1 ja EN61347-2-13
• Suojausluokka: IP67
• EMC-päästöt: EN55015
• EMC-immuniteetti: EN61547, EN55024 sekä EN61000-4-2, -3, -4, -5, -6, -8 ja -11
• Harmoniset yliaallot: EN61000-3-2 Class C (vähintään 50 % kuormalla)
• Jännitevaihtelut ja välkyntä: EN61000-3-3
• Eristysluokka: Class II
• LPS: Limited Power Source

Virtalähteen ensiö- ja toisiopuolen välinen koestusjännite on 3 kVAC ja eristysvastus 100 MΩ / 500 VDC. Suojattu Class II -rakenne ei edellytä suojamaadoitusta.
